Media Transmisi
Merupakan jalur fisik antara transmitter dan receiver untuk mentransmisikan data
Media Guided (Terpadu)
Serat Optik
Merupakan jalur fisik antara transmitter dan receiver untuk mentransmisikan data
Media Guided (Terpadu)
Serat Optik
Serat Optik/Fiber Optic adalah
saluran transmisi yang terbuat dari kaca atau plastik yang digunakan untuk
mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Berdasarkan
mode transmisi yang digunakan serat optik terdiri atas Multimode Step Index,
Multimode Graded Index, dan Singlemode Step Index.cahaya yang ada di dalam
serat optik sulit keluar karena indeks bias dari kaca lebih besar dari pada
indeks bias dari udara. Sumber cahaya yang digunakan adalah laser karena laser
mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat
tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi
Bagian utama serat optik |
Coaxial Cable
Kabel koaksial/Coaxial Cable adalah suatu jenis
kabel yang menggunakan dua buah konduktor. Kabel ini banyak digunakan untuk
mentransmisikan sinyal frekuensi tinggi mulai 300 kHz keatas. Karena
kemampuannya dalam menyalurkan frekuensi tinggi tersebut, maka sistem transmisi
dengan menggunakan kabel koaksial memiliki kapasitas kanal yang cukup besar.
Ada beberapa jenis kabel koaksial, yaitu thick coaxial cab le (mempunyai
diameter besar) dan thin coaxial cable (mempunyai diameter lebih kecil).Kabel
ini memiliki kabel tembaga(Center Core)
yang diselimuti oleh beberapa pelindung
yaitu :
Plastic Jacket
ini adalah bagian dari pelindung yang keras. Plastic Core ini digunakan untuk melindungi kabel coaxial dari benturan fisik yang keras dan juga untuk melindungi dari gangguan hewan-hewan pengerat (sehingga bahannya biasanya dibuat dari bahan yang tidak disukai oleh hewan pengerat seperti tikus).
Metalic Shield
Biasanya berupa anyaman serat tembaga dan digunakan untuk melindungi kabel dari EMI (ElectroMagnetic Interference) yang dihasilkan oleh kabel-kabel yang berada di sekitarnya, sehingga dapat menghasilkan kecepatan transmisi yang lebih tinggi jika dibandingkan dengan kabel twisted-pair
Dielectric Isulator
Ini adalah bagian yang dibuat untuk membantu menfilter sinyal-sinyal interferensi dari luar kabel sehingga inti kabel dapat dibuat bebas dari sinyal interferensi dari luar.
yaitu :
Plastic Jacket
ini adalah bagian dari pelindung yang keras. Plastic Core ini digunakan untuk melindungi kabel coaxial dari benturan fisik yang keras dan juga untuk melindungi dari gangguan hewan-hewan pengerat (sehingga bahannya biasanya dibuat dari bahan yang tidak disukai oleh hewan pengerat seperti tikus).
Metalic Shield
Biasanya berupa anyaman serat tembaga dan digunakan untuk melindungi kabel dari EMI (ElectroMagnetic Interference) yang dihasilkan oleh kabel-kabel yang berada di sekitarnya, sehingga dapat menghasilkan kecepatan transmisi yang lebih tinggi jika dibandingkan dengan kabel twisted-pair
Dielectric Isulator
Ini adalah bagian yang dibuat untuk membantu menfilter sinyal-sinyal interferensi dari luar kabel sehingga inti kabel dapat dibuat bebas dari sinyal interferensi dari luar.
Twisted Pair Cable
Twisted pair cable atau kabel
pasangan berpilin terdiri dari dua buah konduktor yang digabungkan dengan
tujuan untuk mengurangi atau meniadakan interferensi elektromagnetik dari luar
seperti radiasi elektromagnetik dari kabel Unshielded twisted-pair (UPT), dan
crosstalk yang terjadi di antara kabel yang berdekatan.
1.
Kabel
STP. Kabel STP (Shielded
Twisted Pair) merupakan salah satu jenis kabel yang digunakan dalam jaringan
komputer.kabel ini memiliki 4 pasang kabel yang berwarna biru, biru-putih,
oranye, oranye-putih, hijau, hijau-putih, coklat dan
coklat-putih. Keuntungan menggunakan kabel STP adalah lebih tahan terhadap
interferensi gelombang elektromagnetik baik dari dari dalam maupun dari luar.
Kekurangannya adalah mahal, susah pada saat instalasi (terutama masalah
grounding), dan jarak jangkauannya hanya 100m.
2.
Kabel
UTP (Unshielded
Twisted Pair) Kabel UTP paling sering digunakan pada jaringan etheenet dan
telepon. Untuk jaringan ethernet.Hampir sama dengan STP ,UTP juga memiliki 4
pasang kabel yang berwarna biru, biru-putih, oranye, oranye-putih, hijau,
hijau-putih, coklat dan coklat-putih. Kabel Ini banyak digunakan dalam
instalasi jaringan komputer. Kabel ini tidak dilengkapi dengan pelindung
(unshilded). Kabel UTP mudah dipasang, ukurannya kecil, dan harganya lebih
murah dibandingkan jenis media lainnya. Namun Kabel UTP sangat rentan dengan
efek interferensi elektris yang berasal dari media di sekelilingnya.
Kabel UTP ada 7 kategori, yaitu:Kategori |
Spesifikasi |
Data Rate (Mbps) |
Penggunaan |
Cat1 |
UTP digunakan pada jaringan
telepon |
< 0,1 |
Telepon |
Cat2 |
UTP awalnya digunakan pada
T-Line |
2 |
T-Line |
Cat3 |
Peningkatan CAT 2 digunakan
pada jaringan LAN |
10 |
LAN |
Cat4 |
Peningkatan CAT 3 digunakan
pada jaringan Token Ring |
20 |
LAN |
Cat5 |
Kawat kabel biasanya 24 AWG
dengan jaket dan selubung diluarnya |
100 |
LAN |
Cat5e | Pengembangan dari kategori 5
yang meliputi fitur tambahan untuk meminimalkan crosstalk dan interferensi
elektromagnetik |
125 |
LAN |
Cat6 |
Sebuah kategori baru dengan
komponen yang datang dari produsen yang sama. Kabel harus diuji pada tingkat
data 200-Mbps. |
200 |
LAN |
PIN KE- |
FUNGSI PIN |
1 |
TD+ |
2 |
TD- |
3 |
RD+ |
4 |
NC |
5 |
NC |
6 |
RD- |
7 |
NC |
8 |
NC |
Susunan Tipe Urutan Warna Kabel UTP :
Pin |
T568 A |
T568 B |
1 2 3 4 5 6 7 8 |
Putih / Hijau Hijau Putih / OrangeBiruPutih / Biru Orange Putih / Coklat Coklat |
Putih / Orange Orange Putih / Hijau Biru Putih / Biru Hijau Putih / Coklat Coklat |
Straight Through Configuration
Kabel jenis ini biasa digunakan untuk menghubungkan perangkat jaringan dengan tingkat perangkat yang berbeda. Sebagai contoh adalah ketika kita menghubungkan PC ke jaringan komputer kita di kantor lewat switch. Tipe kabel jenis ini lebih umum digunakan dan relatif lebih mudah dalam penyusunan kabelnya saat memasang konektor RJ-45. hasil tester
1 2 3 4 5 6 7 8
Cross Over Configuration
Kabel jenis ini biasa digunakan untuk menghubungkan dua perangkat jaringan dengan Perangkat yang setingkat, sebagai contoh koneksi antara PC to PC, atau PC ke AP Radio, Router to router (peer to peer). kedua ujungnya berbeda , misal : di komputer pertama menggunakan type T568A dan di komputer yang kedua menggunakan type T568B. hasil tester 3 6 1 4 5 2 7 8
Kabel jenis ini biasanya digunakan untuk mengakses router dengan PC/laptop kita. Konfigurasi kabel jenis ini cukup simpel karena kita tinggal membalik urutan kabel yang kita pasang di satu sisi. Misal kita menggunakan standar 568B (standar untuk kabel straight through), maka kita tinggal membalik urutan menjadi coklat untuk urutan pertama di ujung kabel yang lain.hasil tester 8 7 6 5 4 3 2 1
Peralatan:
Peralatan yang dibutuhkan dalam membuat kabel jaringan dengan mempergunakan kabel UTP dan konektor RJ-45 adalah:
1. |
Crimping Tool - Alat yang kita
gunakan untuk memasang kabel jaringan. Peralatan ini yang banyak beredar
dipasaran memiliki multi fungsi, diantaranya bisa memotong kabel, membuka
bungkus kabel (jacket) dan menjepit kepala konektor. Crimping tool yang
dikeluarkan oleh Panduit hanya berfungsi untuk menjepit kepala konektor agar
kepala RJ-45 terhubung dengan kabel UTP. |
|
2. |
Cable Stripper – Digunakan untuk memotong jacket
pelindung kabel dan juga bisa digunakan untuk memotong benang halus yang ada
didalam kabel. Biasanya include dengan Crimping Tool. Yang jual terpisah juga
ada. |
|
3. |
Cable Tester – Digunakan untuk menguji hasil
pemasangan kabel sudah benar atau belum. |
Media Unguided (Tidak Terpadu)
Media yang tidak memerlukan kabel
Udara
- Gelombang mikro Gelombang mikro (microwave) merupakan bentuk gelombang radio yang beroperasi pada frekuensi tinggi (dalam satuan gigahertz), yang meliputi kawasan UHF, SHF dan EHF. Cara ini bisa menjangkau jarak yang sangat jauh, sehingga banyak kalangan industri ataupun pribadi yang menggunakannya untuk memindahkan/ menyalurkan suara, video ataupun data komunikasi. Sehingga banyak digunakan pada sistem jaringan MAN, warnet dan penyedia layanan internet (ISP).
- Gelombang Radio
untuk Seluler
Media transmisi sistem telekomunikasi bergerak dengan sistem seluler digital, ada dua macam, yaitu GSM non-seluler yang memiliki cakupan daerah cukup luas dengan dilengkapi antena sebagai pemancar dan penguat sinyal serta GSM seluler yang dilengkapi sebuah sistem tower pengirim dan penerima yang disebut Base Transceiver Station (BTS).
- Sinar Infra MerahSinar infra merah merupakan salah satu contoh media transmisi jarak dekat. Teknologi ini memiliki sifat line of sight, sehingga jika terhalang, maka aliran data dan informasi akan terhenti, serta mudah terinterferensi oleh sinar matahari. Teknologi sinar infra merah biasanya dipakai untuk komunikasi skala kecil, terutama untuk jaringan komputer lokal dalam satu ruang. Media transmisi ini banyak digunakan dalam penelitian untuk melakukan uji coba perangkat wireless, misalnya remote control televisi.
Atmosfer
- Satelit
- Satelit adalah media transmisi yang fungsi utamanya menerima sinyal dari stasiun bumi dan meneruskannya ke stasiun bumi lain. Satelit yang mengorbit pada ketinggian 36.000 km di atas bumi memiliki angular orbital velocity yang sama dengan orbital velocity bumi. Hal ini menyebabkan posisi satelit akan relatif stasioner terhadap bumi (geostationary), apabila satelit tersebut mengorbit di atas khatulistiwa. Pada prinsipnya, dengan menempatkan tiga buah satelit geostationary pada posisi yang tepat dapat menjangkau seluruh permukaan bumi.
Aplikasi-aplikasi terpenting
untuk satelit lainnya diantaranya adalah:
NIC fisik umumnya berupa kartu yang dapat ditancapkan ke dalam sebuah slot dalam motherboard komputer, yang dapat berupa kartu dengan bus ISA, bus PCI,bus EISA, bus MCA, atau bus PCI Express. Selain berupa kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu eksternal yang berupa kartu dengan bus USB, PCMCIA, bus serial, bus paralel atau Express Card, sehingga meningkatkan mobilitas (bagi pengguna yang mobile).
Kartu NIC dengan arsitektur jaringan yang spesifik (architecture-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis, sesuai dengan arsitektur jaringan yang digunakan. Contohnya adalah Ethernet, Token Ring, serta FDDI (Fiber Distributed Data Interface), yang kesemuanya itu menggunakan NIC yang berbeda-beda. Kartu NIC Ethernet dapat berupa Ethernet 10 Megabit/detik, 100 Megabit/detik, 1 Gigabit/detik atau 10 Gigabit/detik.
Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan. Media yang umum digunakan, antara lain adalah kabel UTP Category 5 atau Enhanced Category 5 (Cat5e), kabel fiber-optic, atau radio (jika memang tanpa kabel).

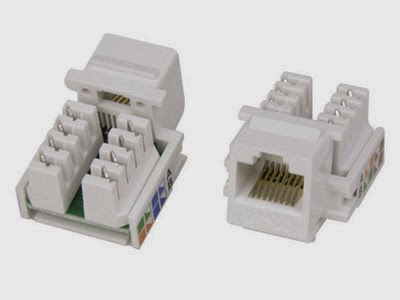

Modular Jaringan
suatu alat yang digunakan ubtuk menghubungkan jaringan komputer yang terhalang oleh tembok dengan tambahan patch plate
- Distribusi siaran televisi
- Transmisi telepon jarak jauh
- Jaringan bisnis swasta
Media Pendukung Jaringan

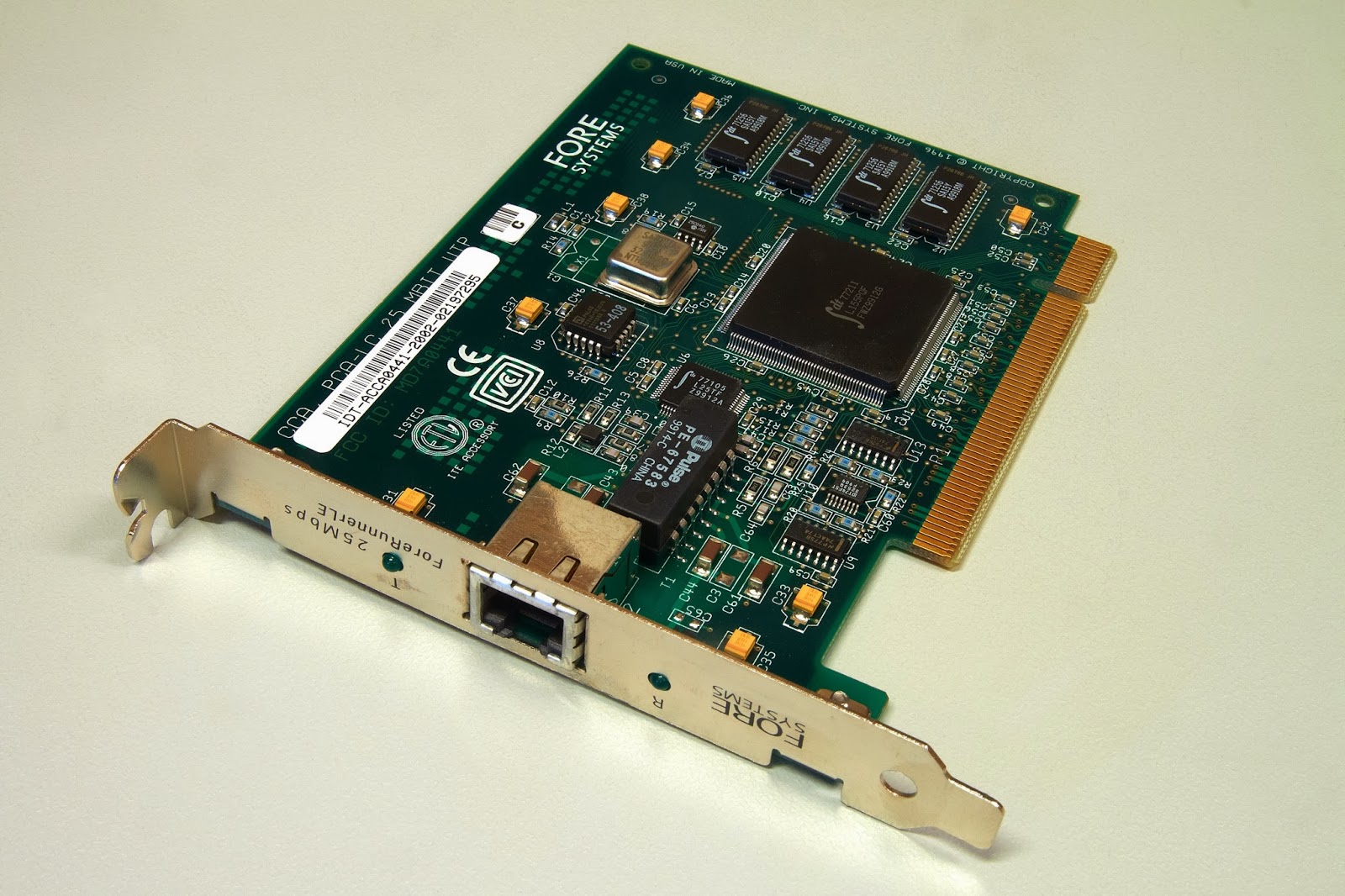

Network Interface Card
Network Interface Card adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.
Network Interface Card adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.
NIC fisik umumnya berupa kartu yang dapat ditancapkan ke dalam sebuah slot dalam motherboard komputer, yang dapat berupa kartu dengan bus ISA, bus PCI,bus EISA, bus MCA, atau bus PCI Express. Selain berupa kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu eksternal yang berupa kartu dengan bus USB, PCMCIA, bus serial, bus paralel atau Express Card, sehingga meningkatkan mobilitas (bagi pengguna yang mobile).
Kartu NIC dengan arsitektur jaringan yang spesifik (architecture-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis, sesuai dengan arsitektur jaringan yang digunakan. Contohnya adalah Ethernet, Token Ring, serta FDDI (Fiber Distributed Data Interface), yang kesemuanya itu menggunakan NIC yang berbeda-beda. Kartu NIC Ethernet dapat berupa Ethernet 10 Megabit/detik, 100 Megabit/detik, 1 Gigabit/detik atau 10 Gigabit/detik.
Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan. Media yang umum digunakan, antara lain adalah kabel UTP Category 5 atau Enhanced Category 5 (Cat5e), kabel fiber-optic, atau radio (jika memang tanpa kabel).
Modular Jaringan
suatu alat yang digunakan ubtuk menghubungkan jaringan komputer yang terhalang oleh tembok dengan tambahan patch plate
